فلومتر الکترومغناطیسی (Magnetic Flowmeter یا به اختصار Magmeter)، ابزاری حیاتی و پیشرفته برای اندازهگیری دقیق دبی حجمی سیالات رسانا در صنایع مختلف است. این دستگاه با تکیه بر قانون القای الکترومغناطیسی فارادی، بدون ایجاد افت فشار و بدون داشتن قطعات متحرک، سرعت و حجم سیال عبوری را با دقتی بینظیر محاسبه میکند. در این گزارش تخصصی، به بررسی همهجانبه این فناوری، از اصول پایه تا نکات کلیدی نصب و عیبیابی میپردازیم.
۱. فلومتر الکترومغناطیسی چیست و چگونه کار میکند؟
فلومتر مغناطیسی یک دبیسنج حجمی است که منحصراً برای سیالات هادی الکتریسیته (مانند آب، اسیدها، و دوغابها) طراحی شده است. قلب تپنده این دستگاه، قانون القای الکترومغناطیسی فارادی است.اصل عملکرد: طبق این قانون، هنگامی که یک هادی الکتریکی (در اینجا، سیال رسانا) درون یک میدان مغناطیسی حرکت میکند، ولتاژی در آن القا میشود. در ساختار فلومتر:
- سیمپیچهای موجود در بدنه حسگر، یک میدان مغناطیسی یکنواخت در اطراف لوله ایجاد میکنند.
- با عبور سیال از این میدان، ولتاژی متناسب با سرعت جریان در سیال القا میشود.
- الکترودهای نصبشده در دیواره داخلی لوله، این ولتاژ میلیولتی را اندازهگیری میکنند.
- ترانسمیتر (فرستنده)، این سیگنال ضعیف را پردازش کرده و به سیگنالهای استاندارد صنعتی (مانند ۴ تا ۲۰ میلیآمپر یا پروتکلهای دیجیتال) تبدیل میکند.
نکته فنی حیاتی: برای عملکرد صحیح، سیال باید حداقل رسانایی الکتریکی ۵ میکروزیمنس بر سانتیمتر (µS/cm) را داشته باشد. همچنین، فناوریهای نوین از تحریک پالسی DC (به جای AC قدیمی) استفاده میکنند که نویز محیطی را به شدت کاهش داده و نیاز به صفر کردن مکرر دستگاه را از بین میبرد.
۲. انواع فلومترهای الکترومغناطیسی و کاربردهای آنها
انتخاب نوع فلومتر بسته به قطر لوله، بودجه و دقت مورد نیاز انجام میشود. این دستگاهها به سه دسته اصلی تقسیم میشوند:
| نوع فلومتر | نحوه نصب | دقت تقریبی | مزایای کلیدی | معایب و محدودیتها |
|---|---|---|---|---|

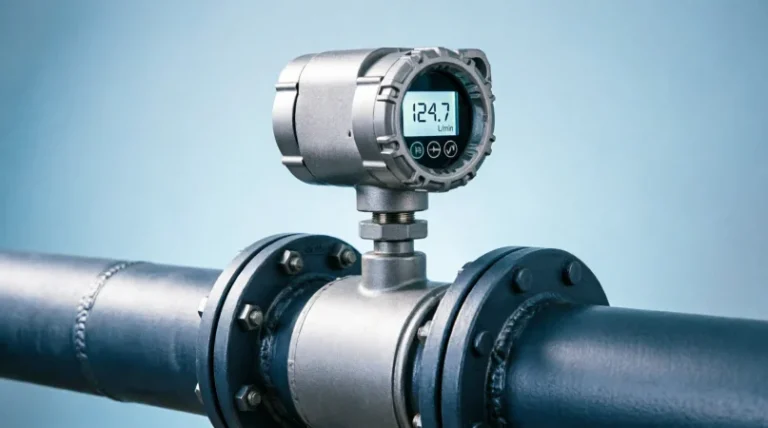

| داخل خطی (In-Line / Full Bore) | برش لوله و نصب مستقیم با فلنج | ۰.۲٪ تا ۰.۵٪ | بالاترین دقت، عدم افت فشار، مناسب برای سیالات حساس و دوغابها | هزینه خرید و نصب بالاتر، نیاز به برش لوله |
| کاهشیافته / اینسرشن (Insertion) | ورود پروب حسگر به داخل لوله از طریق اتصالات | ۱٪ تا ۲٪ | مقرونبهصرفه برای لولههای با قطر بزرگ، نصب آسانتر | دقت کمتر (نمونهبرداری نقطهای)، حساسیت به پروفیل سرعت جریان |
| غیرتماسی / کلیپ-آن (Clamp-on) | نصب سنسور از بیرون روی بدنه لوله | ۲٪ تا ۵٪ | عدم تماس با سیال (بهداشتی/خورنده)، نصب بدون قطع جریان | دقت پایینتر، حساسیت شدید به جنس و ضخامت دیواره لوله |
نکته: مدلهای پرتابل (قابل حمل) زیرمجموعه نوع Clamp-on بوده و برای پایشهای موقت، تستهای میدانی و عیبیابی شبکههای توزیع ایدهآل هستند.

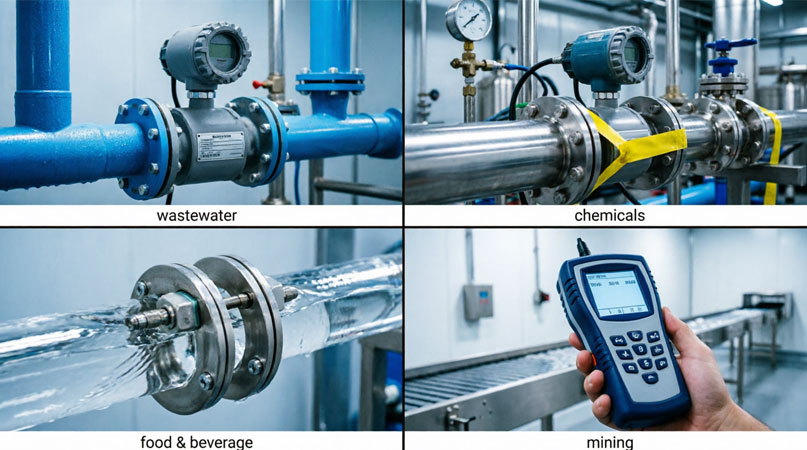

۳. کاربردهای گسترده در صنایع مختلف
به دلیل مقاومت بالا و دقت عالی، فلومترهای مغناطیسی در طیف وسیعی از صنایع نقش کلیدی ایفا میکنند:
- آب و فاضلاب: اندازهگیری آب آشامیدنی، پساب خام و تصفیهشده، و مدیریت هوشمند شبکههای توزیع.
- کشاورزی: پایش دقیق مصرف آب در مزارع بزرگ و کانالهای آبیاری (اغلب مجهز به سیستم تلهمتری برای انتقال داده از راه دور).
- صنایع شیمیایی و پتروشیمی: کنترل دبی اسیدها، بازها و حلالهای خورنده (با انتخاب لاینر و الکترود مقاوم مانند PTFE و تانتالوم).
- صنایع غذایی و دارویی: اندازهگیری سیالات بهداشتی (شیر، آبمیوه، شربتها) به دلیل سطح صیقلی داخلی و قابلیت شستشوی CIP/SIP.
- صنایع معدنی: کنترل جریان دوغابها (Slurry)، گلولای و سیالات حاوی ذرات جامد ساینده.
- نیروگاهها: پایش جریان آب خنککننده و سیالات فرآیندی در سیکلهای تولید برق.
۴. مزایا و معایب: یک تحلیل بیطرفانه
مزایا:
- دقت فوقالعاده: خطای اندازهگیری معمولاً کمتر از ۰.۵٪ است.
- عدم افت فشار: به دلیل عدم وجود مانع فیزیکی در مسیر جریان (در مدلهای In-Line).
- طول عمر بالا: نبود قطعات متحرک مکانیکی، سایش را به حداقل رسانده و هزینههای نگهداری را کاهش میدهد.
- استقلال از خواص فیزیکی: دقت اندازهگیری تحت تأثیر تغییرات دما، فشار، چگالی یا ویسکوزیته سیال قرار نمیگیرد.
- اندازهگیری دوطرفه: قابلیت ثبت دبی در هر دو جهت جریان.
معایب:
- محدودیت رسانایی: عدم توانایی در اندازهگیری گازها، بخار، هیدروکربنها، روغنها و آب مقطر/دیونیزه.
- حساسیت به نویز: نیاز مبرم به سیستم ارتینگ (زمین کردن) بسیار دقیق و استاندارد.
- شرط پر بودن لوله: لوله در محل نصب باید دائماً ۱۰۰٪ پر از سیال باشد؛ وجود حباب هوا باعث خطا میشود.
- هزینه اولیه: نسبت به برخی فلومترهای مکانیکی (مانند توربینی) گرانتر هستند.
۵. چکلیست انتخاب فلومتر الکترومغناطیسی مناسب
برای خریدی هوشمندانه و جلوگیری از هزینههای اضافی، این پارامترها را قبل از سفارش بررسی کنید:
- رسانایی سیال: اطمینان از بالاتر بودن رسانایی سیال از ۵ µS/cm.
- محدوده دبی (Flow Range): تعیین دبی حداقل و حداکثر برای انتخاب سایز (DN) صحیح دستگاه.
- شرایط فرآیندی: دما و فشار کاری سیال (برای انتخاب جنس لاینر: PTFE, PFA, Rubber و جنس الکترود: 316L, Hastelloy, Titanium).
- فضای نصب: امکان رعایت طول مستقیم لوله و دسترسی برای کابلکشی.
- نوع خروجی: نیاز به آنالوگ (4-20mA)، پالس/فرکانس، یا ارتباط دیجیتال (Modbus, HART).
۶. اصول طلایی و گامبهگام نصب فلومتر
نصب اشتباه، حتی دقیقترین فلومترها را با خطا مواجه میکند. رعایت نکات زیر الزامی است:
الف) ملاحظات مکانی و هیدرولیکی
- طول مستقیم لوله: برای ایجاد پروفیل جریان پایدار، حداقل 5D (پنج برابر قطر لوله) در بالادست و 3D (سه برابر قطر لوله) در پاییندست فلومتر باید لوله مستقیم و بدون مانع (زانویی، شیر، پمپ) باشد.
- جهت نصب: ترجیحاً در خطوط عمودی با جریان رو به بالا نصب شود تا لوله همیشه پر بماند و حبابهای هوا خارج شوند. در خطوط افقی، الکترودها باید در موقعیت افقی (ساعت ۳ و ۹) قرار گیرند تا از تجمع حباب در بالا یا رسوب در پایین جلوگیری شود.
- مکان نامناسب: هرگز در قسمت مکش پمپ (به دلیل خطر کاویتاسیون و خلاء) یا در بالاترین نقطه خط لوله (به دلیل تجمع هوا) نصب نکنید.
ب) ملاحظات الکتریکی و ارتینگ (بسیار حیاتی)
- ارتینگ مستقل: بدنه فلومتر و سیال باید به یک سیستم زمین (Earth) مشترک و با مقاومت بسیار پایین متصل شوند. در لولههای غیررسانا (مانند PVC یا HDPE)، استفاده از حلقههای ارتینگ (Grounding Rings) در دو طرف فلومتر الزامی است تا سیال با پتانسیل زمین همسطح شود.
- جداسازی کابلها: کابلهای سیگنال ضعیف فلومتر باید از کابلهای برق فشارقوی و درایوهای فرکانسی (VFD) در مسیرهای جداگانه عبور کنند تا از تداخل الکترومغناطیسی (EMI) جلوگیری شود.
۷. جدول عیبیابی و رفع مشکلات رایج
| مشکل مشاهدهشده | علت احتمالی | راهحل پیشنهادی |
|---|---|---|
| دستگاه روشن نمیشود | قطعی برق، فیوز سوخته، شل بودن اتصالات | بررسی ولتاژ ورودی، تعویض فیوز، آچارکشی ترمینالها |
| دقت اندازهگیری پایین است | ارتینگ ضعیف، کالیبراسیون نامناسب، رسوب روی الکترودها | بررسی مقاومت چاه ارت، کالیبراسیون مجدد، شستشوی الکترودها |
| نوسان شدید در خوانش | وجود حباب هوا در لوله، جریان ضربهای (Pulsating)، کاویتاسیون | نصب دریچه هوا در بالاترین نقطه، بررسی عملکرد پمپ، جابجایی محل نصب |
| نمایش دبی صفر | لوله خالی است، سیال غیررسانا شده، قطع سیم الکترود | اطمینان از پر بودن لوله، بررسی رسانایی سیال، چک کردن سیمکشی حسگر |
| خطای سیگنال خروجی | نویز محیطی شدید، خرابی ترانسمیتر | استفاده از کابل شیلددار، بررسی تنظیمات ترانسمیتر |
۸. جمعبندی و راهحلهای صنعتی
فلومترهای الکترومغناطیسی به دلیل دقت بالا، عدم استهلاک مکانیکی و تطابق با طیف وسیعی از سیالات، به استاندارد طلایی اندازهگیری دبی در صنایع مدرن تبدیل شدهاند. با این حال، دستیابی به این عملکرد ایدهآل، در گرو انتخاب صحیح متریال، نصب اصولی (بهویژه رعایت اصول ارتینگ) و کالیبراسیون دورهای است. برند صاها، با سالها تجربه درخشان در مهندسی معکوس، تولید و تأمین تجهیزات ابزار دقیق، مرجعی قابل اعتماد برای صنایع کشور است. سبد محصولات این شرکت شامل انواع فلومترهای الکترومغناطیسی (In-Line و Insertion)، فلومترهای التراسونیک و کنتورهای هوشمند آب میباشد که با بهرهگیری از لاینرها و الکترودهای وارداتی درجهیک، دوام و دقتی همتراز با برندهای جهانی را ارائه میدهند.تیم مهندسی انرژی یکم آماده است تا با ارائه مشاوره تخصصی رایگان، بازدید از سایت و خدمات نصب و کالیبراسیون حرفهای، بهینهترین و مقرونبهصرفهترین راهکار اندازهگیری دبی را متناسب با نیاز پروژه شما ارائه دهد.
