سیستم ارتینگ ساختمان چگونه کار می‌کند؟

سیستم ارتینگ، ستون فقرات ایمنی الکتریکی در هر ساختمانی است که با اتصال صحیح به زمین، شما را در برابر خطرات برق گرفتگی و آسیب تجهیزات محافظت می کند.

سیستم ارتینگ ساختمان با ایجاد مسیری امن برای تخلیه جریان های ناخواسته الکتریکی به زمین، از برق گرفتگی افراد و آسیب به تجهیزات جلوگیری می کند و ایمنی ساکنین را تضمین می نماید.

• ارتینگ، مسیری امن برای جریان های خطا   • پتانسیل صفر زمین، مرجع ایمنی   • حفاظت جان و تجهیزات الکتریکی   • اجزای اصلی: الکترود، هادی و شینه ارت   • نگهداری منظم برای کارایی.

📘 سیستم ارتینگ ساختمان چیست و چرا حیاتی است؟

سیستم ارتینگ یا اتصال زمین، مجموعه ای از اقدامات و تجهیزات الکتریکی است که هدف اصلی آن، ایجاد یک مسیر با مقاومت بسیار کم برای تخلیه ایمن جریان های الکتریکی ناخواسته و اضافه به زمین است. برای آشنایی بیشتر با مفهوم سیم ارت چیست و نقش آن در این سیستم، باید بدانیم که سیم ارت یکی از اجزای مهم مسیر اتصال تجهیزات الکتریکی به زمین محسوب می شود. این جریان ها می توانند ناشی از خطای عایقی در تجهیزات، صاعقه یا نوسانات شدید ولتاژ باشند. اهمیت این سیستم در ساختمان ها به قدری زیاد است که استانداردها و مقررات ملی ساختمان، اجرای آن را الزامی می دانند.

فلسفه وجودی اتصال زمین (پتانسیل صفر)

زمین به دلیل حجم بسیار زیاد و خاصیت رسانایی، به عنوان یک مرجع پتانسیل ثابت (پتانسیل صفر) در نظر گرفته می شود. فلسفه اصلی ارتینگ این است که تمامی قسمت های فلزی تجهیزات الکتریکی که در حالت عادی نباید برق دار باشند، به این پتانسیل صفر زمین متصل شوند. در صورت بروز هرگونه اتصالی و برق دار شدن این بدنه ها، جریان به جای عبور از بدن انسان، از طریق مسیر ارت به زمین منتقل شده و باعث عملکرد وسایل حفاظتی (مانند فیوز یا کلید محافظ جان) و قطع سریع مدار می شود.

خطرات نبود سیستم ارت (شوک الکتریکی و آتش سوزی)

عدم وجود سیستم ارتینگ مناسب، می تواند پیامدهای فاجعه باری داشته باشد. اصلی ترین خطر، شوک الکتریکی است. اگر بدنه فلزی یک وسیله برقی به دلیل نقص عایقی برق دار شود و فردی با آن تماس پیدا کند، بدن او به عنوان مسیر عبور جریان به زمین عمل کرده و دچار برق گرفتگی می شود. شدت این شوک به عوامل مختلفی از جمله ولتاژ، مقاومت بدن و مدت زمان تماس بستگی دارد و می تواند از آسیب های جزئی تا مرگ متغیر باشد. علاوه بر این، جریان های خطا می توانند باعث ایجاد جرقه، حرارت بیش از حد و در نهایت آتش سوزی شوند که خسارات مالی جبران ناپذیری را به همراه دارد. همچنین، نوسانات و صاعقه بدون مسیر تخلیه مناسب، به راحتی می توانند به تجهیزات حساس الکترونیکی آسیب رسانده و عمر مفید آنها را به شدت کاهش دهند.

📘 اجزای اصلی سیستم ارتینگ ساختمان

یک سیستم ارتینگ کارآمد، از چندین جزء کلیدی تشکیل شده است که هر یک نقش مهمی در انتقال ایمن جریان های خطا به زمین ایفا می کنند. شناخت این اجزا برای درک نحوه کارکرد کلی سیستم ضروری است.

الکترود زمین (میله یا صفحه ارت)

الکترود زمین، قلب تپنده سیستم ارتینگ است. این جزء، اتصال فیزیکی و الکتریکی بین سیستم الکتریکی ساختمان و جرم هادی زمین را برقرار می کند. الکترودها معمولا از جنس مس یا فولاد با روکش مس ساخته می شوند و به اشکال مختلفی مانند میله (راد ارت)، صفحه (پلیت ارت)، یا شبکه ای از هادی ها (مشبک) در عمق مناسبی از خاک قرار می گیرند. انتخاب نوع و ابعاد الکترود به عواملی مانند مقاومت مخصوص خاک، میزان جریان خطا و استانداردهای محلی بستگی دارد. هدف اصلی، دستیابی به پایین ترین مقاومت ممکن برای تخلیه موثر جریان های خطا است.

هادی حفاظتی (سیم PE)

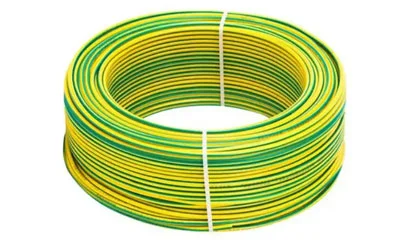

هادی حفاظتی که با نام سیم ارت یا PE (Protective Earth) نیز شناخته می شود، سیمی است که قسمت های فلزی در دسترس تجهیزات الکتریکی (بدنه لوازم برقی، تابلوها، لوله های فلزی و غیره) را به سیستم ارتینگ مرکزی ساختمان و در نهایت به الکترود زمین متصل می کند. این سیم معمولا به رنگ سبز و زرد است و وظیفه دارد در صورت برق دار شدن بدنه تجهیزات، جریان خطا را به سرعت به سمت زمین هدایت کند تا از برق گرفتگی جلوگیری شود. اندازه سطح مقطع این هادی بر اساس جریان های احتمالی و استانداردهای ایمنی تعیین می گردد.

شینه اصلی ارت

شینه اصلی ارت، یک ترمینال یا نقطه مرکزی در تابلوی اصلی برق ساختمان است که تمامی هادی های حفاظتی از نقاط مختلف ساختمان و همچنین هادی اتصال به الکترود زمین، به آن متصل می شوند. این شینه، نقش نقطه تجمیع و توزیع مسیر ارت را بر عهده دارد و اطمینان می دهد که تمامی مسیرهای ارت در ساختمان به صورت یکپارچه به زمین متصل هستند. وجود شینه اصلی ارت، امکان تست و نگهداری سیستم را نیز تسهیل می کند.

📘 انواع سیستم های اتصال زمین

سیستم های اتصال زمین بر اساس نحوه اتصال نقطه خنثی (نول) ترانسفورماتور و بدنه های فلزی تجهیزات به زمین، به انواع مختلفی تقسیم می شوند. انتخاب نوع سیستم، بستگی به نوع شبکه توزیع برق و الزامات ایمنی و عملکردی دارد. سه نوع اصلی این سیستم ها شامل TN، TT و IT هستند.

سیستم TN (TN-C, TN-S)

در سیستم های TN، نقطه خنثی ترانسفورماتور (نول) مستقیما به زمین متصل است و بدنه های فلزی تجهیزات مصرف کننده نیز از طریق هادی حفاظتی به همین نقطه زمین شده نول متصل می شوند. این سیستم خود به دو زیرشاخه اصلی تقسیم می شود:

• TN-C:در این حالت، هادی نول و هادی حفاظتی با هم ادغام شده و به صورت یک سیم (PEN) عمل می کنند. این سیستم از نظر اقتصادی مقرون به صرفه است اما در صورت قطع سیم PEN، می تواند خطرناک باشد.
• TN-S: در این سیستم، هادی نول (N) و هادی حفاظتی (PE) از نقطه زمین شده ترانسفورماتور به بعد کاملا از یکدیگر جدا هستند. این روش ایمنی بالاتری دارد و در ساختمان های مسکونی و تجاری مدرن ترجیح داده می شود.

مزیت اصلی سیستم TN، سرعت بالای عملکرد وسایل حفاظتی در صورت بروز خطا و قطع سریع جریان است.

سیستم TT

در سیستم TT، نقطه خنثی ترانسفورماتور (نول) و بدنه های فلزی تجهیزات مصرف کننده، هر دو به صورت مستقل به زمین متصل می شوند. به عبارت دیگر، هر یک دارای الکترود زمین مخصوص به خود هستند که از نظر الکتریکی از یکدیگر جدا می باشند. این سیستم در مناطقی که مقاومت زمین بالا است یا نیاز به سطح بالایی از ایمنی وجود دارد، کاربرد بیشتری دارد. در سیستم TT، برای اطمینان از قطع سریع جریان خطا، استفاده از کلیدهای محافظ جان (RCD یا RCCB) ضروری است.

سیستم IT

در سیستم IT، نقطه خنثی ترانسفورماتور به هیچ وجه به زمین متصل نیست و از زمین جدا (Isolated) است. بدنه های فلزی تجهیزات مصرف کننده نیز به صورت مستقل به زمین متصل می شوند. این سیستم معمولا در مکان هایی که تداوم سرویس دهی حیاتی است، مانند بیمارستان ها، اتاق های عمل، یا صنایع خاص به کار می رود. مزیت اصلی سیستم IT این است که در صورت بروز اولین خطای زمین، مدار فورا قطع نمی شود و سیستم به کار خود ادامه می دهد. این امکان می دهد تا محل خطا شناسایی و رفع شود، بدون اینکه کل سیستم از مدار خارج شود. البته برای تشخیص خطا و هشدار، نیاز به تجهیزات نظارتی خاص (مانند RCM) دارد.

📘 مراحل اجرای سیستم ارتینگ در ساختمان

اجرای صحیح سیستم ارتینگ نیازمند رعایت اصول فنی و استانداردهای مشخصی است. این فرآیند معمولا شامل سه مرحله اصلی: انتخاب محل و حفر چاه ارت، آماده سازی الکترود و مواد کاهنده مقاومت، و هم بندی و اتصال به بدنه تجهیزات می شود.

انتخاب محل و حفر چاه ارت

اولین گام در اجرای سیستم ارتینگ، انتخاب محل مناسب برای حفر چاه ارت است. این محل باید دارای خاک با رطوبت نسبتا بالا و مقاومت مخصوص پایین باشد تا بهترین اتصال با زمین برقرار شود. از حفر چاه در نزدیکی لوله های آب، گاز و فاضلاب باید خودداری کرد. عمق و قطر چاه ارت بر اساس مقاومت مخصوص خاک و نوع الکترود مورد نظر تعیین می شود. معمولا عمق چاه بین 4 تا 8 متر و قطر آن حدود 80 سانتی متر است. پس از حفر، باید از عدم وجود موانع زیرزمینی اطمینان حاصل شود.

آماده سازی الکترود و مواد کاهنده مقاومت

پس از حفر چاه، نوبت به نصب الکترود می رسد. اگر از صفحه مسی استفاده می شود، باید آن را در انتهای چاه به صورت عمودی قرار داد. در صورت استفاده از میله ارت، آن را در مرکز چاه کوبیده یا نصب می کنند. سپس، اطراف الکترود با مواد کاهنده مقاومت زمین (مانند بنتونیت، نمک و زغال) پر می شود. این مواد با جذب رطوبت و افزایش رسانایی خاک، مقاومت اتصال زمین را به شدت کاهش می دهند. لایه بندی دقیق این مواد و آب رسانی مناسب به چاه، برای دستیابی به مقاومت مطلوب حیاتی است. در نهایت، روی مواد کاهنده با خاک نرم و سپس با خاک اصلی پر می شود.

هم بندی (Bonding) و اتصال به بدنه تجهیزات

هم بندی به معنای اتصال الکتریکی تمامی قسمت های فلزی در دسترس و هادی های بیگانه (مانند لوله های فلزی آب، گاز، اسکلت فلزی ساختمان) به یکدیگر و سپس به سیستم ارتینگ مرکزی است. هدف از هم بندی، هم پتانسیل کردن تمامی این قسمت ها و جلوگیری از ایجاد اختلاف پتانسیل خطرناک بین آنها در صورت بروز خطا است. سیم هادی حفاظتی (PE) از الکترود زمین به شینه اصلی ارت در تابلوی برق کشیده می شود و از آنجا به تمامی پریزها، بدنه های فلزی لوازم برقی (یخچال، لباسشویی، پکیج و غیره) و سایر قسمت های فلزی ساختمان متصل می گردد. این اتصالات باید محکم، با مقاومت پایین و مطابق با استانداردهای مربوطه انجام شود.

📘 تست و نگهداری سیستم ارت

نصب سیستم ارتینگ پایان کار نیست؛ بلکه برای اطمینان از عملکرد صحیح و مستمر آن، تست و نگهداری دوره ای از اهمیت بالایی برخوردار است. یک سیستم ارتینگ که به درستی نگهداری نشود، می تواند به اندازه نبود آن خطرناک باشد.

اهمیت اندازه گیری مقاومت زمین

مهمترین پارامتر در سیستم ارتینگ، مقاومت زمین است. این مقاومت نشان دهنده میزان سهولت عبور جریان از الکترود به زمین است. استانداردهای مختلف، مقادیر حداکثری برای مقاومت زمین تعیین کرده اند (به عنوان مثال، در برخی استانداردها زیر 5 اهم برای ساختمان های معمولی). این مقاومت با استفاده از دستگاه های مخصوص (ارت سنج) اندازه گیری می شود. اندازه گیری باید در فواصل زمانی منظم (مثلا سالیانه) و در شرایط آب و هوایی متفاوت انجام شود، زیرا رطوبت خاک تاثیر زیادی بر مقاومت دارد. افزایش مقاومت زمین می تواند نشان دهنده خشک شدن چاه، خوردگی الکترودها یا شل شدن اتصالات باشد.

زمان بندی بازرسی های دوره ای

علاوه بر اندازه گیری مقاومت، بازرسی های چشمی و فیزیکی نیز باید به صورت دوره ای انجام شود. این بازرسی ها شامل موارد زیر است:

در صورت مشاهده هرگونه مشکل، باید فورا نسبت به رفع آن اقدام شود. نگهداری منظم و توجه به جزئیات، عمر مفید سیستم ارتینگ را افزایش داده و سطح ایمنی ساختمان را در بالاترین حد ممکن حفظ می کند.

برای ارزیابی و اطمینان از ایمنی سیستم ارتینگ ساختمان خود، با کارشناسان ما تماس بگیرید.

مشاوره رایگان

📘 سوالات متداول درباره سیستم ارتینگ ساختمان

📌 جمع بندی

سیستم ارتینگ ساختمان، فراتر از یک الزام قانونی، یک سرمایه گذاری حیاتی برای حفظ جان انسان ها و محافظت از تجهیزات الکتریکی است. این سیستم با ایجاد یک مسیر امن برای تخلیه جریان های خطا به زمین، مانع از برق گرفتگی، آتش سوزی و آسیب به دستگاه ها می شود. شناخت اجزا، انواع، نحوه اجرا و اهمیت نگهداری دوره ای آن، برای هر فردی که در یک ساختمان زندگی یا کار می کند، ضروری است. اطمینان از سلامت و کارایی سیستم ارتینگ، به معنای تضمین آرامش و ایمنی در محیط زندگی و کار ماست.
